دیوار گابیون یک روش محبوب برای ساخت دیوارهای حائل است که در سال‌های اخیر بسیار مورد توجه قرار گرفته است. این روش نتایج مطلوبی به دنبال داشته و از سوی افراد مختلف توصیه شده است.

این مقاله به طور اصلی به بحث در مورد نکات مربوط به ساخت و توسعه آینده دیوارهای حائل قفس گابیونی می‌پردازد و بر اساس تجربیات شخصی در زمینه استفاده از این نوع دیوارها، فرآیند تولید و ساخت آن‌ها را بررسی می‌کند.

گابیون قفس توری است که داخل آن از قلوه سنگ پر می شود و جهت مقاوم سازی تجهیزات ساختمانی در بناهای ناپایدار, ایجاد دیوار حائل، دیوار محافظ و حتی جهت دکور ، نماکاری و تزئین ساختمانها بکار میرود

موارد مهم در ساخت دیوار حائل قفس گابیون:

استفاده اصلی از دیوار حائل گابیونی در بخش پرکننده دیوار حائل است. در فرآیند ساخت این دیوار، عملیات پر کردن با سنگ به صورت همزمان انجام می‌شود.

به دلیل جدید بودن این فناوری و فرآیند، تجربه کمتری در زمینه مهندسی ساخت دیوار گابیون وجود دارد و استانداردهای برای ساخت و پذیرش آن وجود ندارد.

با توجه به تجربیات موجود در ساخت دیوار گابیون، سازندگان به نکات زیر تأکید می‌کنند:

• انجام اندازه‌گیری قبل از ساخت دیوار حائل
• اطمینان از کیفیت ساخت توری گابیون ، توری گابیون نیز باید دارای کیفیت ظاهری مناسب باشد. بنابراین، اندازه‌گیری‌های صحیح در طول فرآیند ساخت بسیار حائز اهمیت است: خطای مجاز در محل 40 میلی‌متر و خطای مجاز در ارتفاع 30 میلی‌متر است.
• محتوای سنگ‌های پرکننده درون توری های گابیون نه تنها بر قدرت بندی و زیبایی دیوار تأثیر می‌گذارد، بلکه بر هزینه پروژه هم تأثیر زیادی دارد.
• انتخاب مناسب سنگ‌های پرکننده می‌تواند نشست و تغییر شکل توری‌های گابیون را کاهش داده و از قدرت و زیبایی کلی آنها اطمینان حاصل کند.
• در هنگام طراحی، توجه به شرایط محلی و استفاده از مواد محلی می‌تواند به بهبود صرفه‌جویی در هزینه‌های پروژه و افزایش کارآیی ساخت و ساز کمک کند. در شرایط خاص مربوط به مش، اگر مش 8*10 یا 9*11، 11*13، 10*12، 12*15 سانتیمتر باشد، باید پارامترهای مربوط به سنگ‌های پرکننده را با دقت انتخاب کرد. به‌طور مثال، بیش از 80٪ از سنگ‌ها باید در بازه 8-25 سانتیمتری باشند و 20٪ دیگر باید دارای دانه‌بندی مناسب باشند. همچنین بیش از 90٪ از سنگ‌های پرکننده توری باید در بازه 6-15 سانتیمتر کنترل شوند و بقیه نیز باید مورد بازبینی قرار بگیرند. درضمن، به دلیل داشتن سوراخ‌های با ابعاد 6*8 یا 8*10 سانتیمتر، پرکننده‌ها باید به صورت لایه‌لایه پر شوند.

همچنین حتماً باید از مواد مناسب برای پر کردن شکاف‌ها استفاده شود و تراکم ظاهری پرکننده در لایه مشبک باید 1.70 تن در متر باشد و فاصله آزاد بین مواد پرکننده و سطح قفس نباید بیش از 2 سانتیمتر باشد.

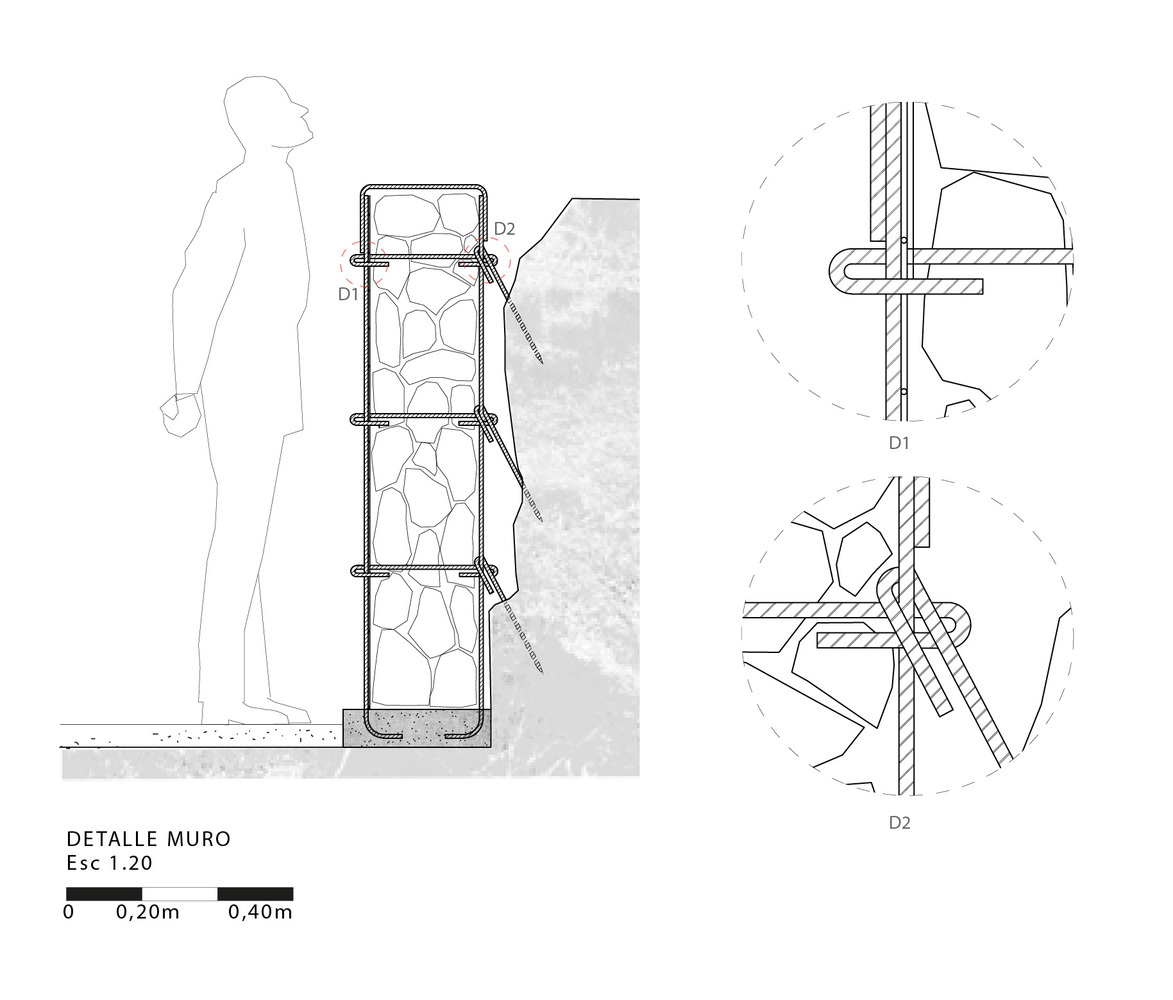

ساخت لایه های قفس گابیون و بین لایه ها

به دلیل اینکه ارتفاع یک قفس گابیون معمولاً بیش از 1 متر نیست، دیوار گابیون باید از چندین لایه قفس تشکیل شده باشد تا ارتفاع مطلوب به دست آید.  مهم است که ساختار بین لایه های قفس به دقت انجام شود. قفس‌ها به طور تراکم شده ساخته و به یکدیگر متصل می‌شوند. هنگام قرار دادن و چسباندن قفس‌های بالایی، آن‌ها باید به خطوط قاب سطحی یا مش قفس‌های پایینی متصل شوند.

مزایا، کاربردها و چشم انداز آینده دیوارهای نگهدارنده گابیون

دیوار گابیون دارای مزایای زیادی است که باعث می‌شود چشم انداز وسیعی برای توسعه در آینده داشته باشد. فرآیند توسعه مزایای قفس گابیون در پروژه‌های دیوار حائل به شرح زیر است:

• تکنولوژی ساخت و ساز آن بالا نیست، روش‌های ساخت و ساز ساده است، و ماشین‌آلات و ابزار ساخت و ساز ساده هستند.
• پنل‌های مشبکی که قفس‌هایی با مشخصات مختلف را تشکیل می‌دهند در کارخانه ها مطابق با خواست مشتری ساخته میشوند..
• بزرگترین مزیت دیوارهای گابیونی این است که نیاز بالایی به مواد اولیه گران قیمت ندارند و این مهم‌ترین دلیل استفاده گسترده از آن‌هاست و هزینه ساخت را بسیار کاهش می‌دهد.
• سرعت ساخت و ساز سریع دیوار‌های

موارد استفاده از دیوارهای گابیون

دیوارهای گابیون برای مقاصد متنوعی مورد استفاده قرار می‌گیرند، از زیرساخت‌های شهری گرفته تا مبلمان. این نوع دیوارها به طور گسترده در ساخت و سازهای زیربنایی به‌کار می‌رود و ساختار اصلی آنها شامل یک قفس مشبک فلزی پر از سنگ است.

در محیط بیرونی، دیوارهای گابیون معمولاً از سیم فولادی گالوانیزه استفاده می‌کنند.  به عنوان یک دیوار حائل انعطاف‌پذیر، دیوارهای گابیون توانایی تقویت شیب‌ها و بهبود پایداری بین زمین و سنگ‌ها را دارند تا از لغزش و دیگر پدیده‌ها جلوگیری شود. سنگ‌ها به صورت پشت سر هم قرار می‌گیرند و قفس‌ها با سیم یا دسته‌های فلزی به هم متصل می‌شوند. بر اساس ویژگی‌های خاص، دیوارهای گابیون به طور کلی به سه نوع مختلف تقسیم می‌شوند:

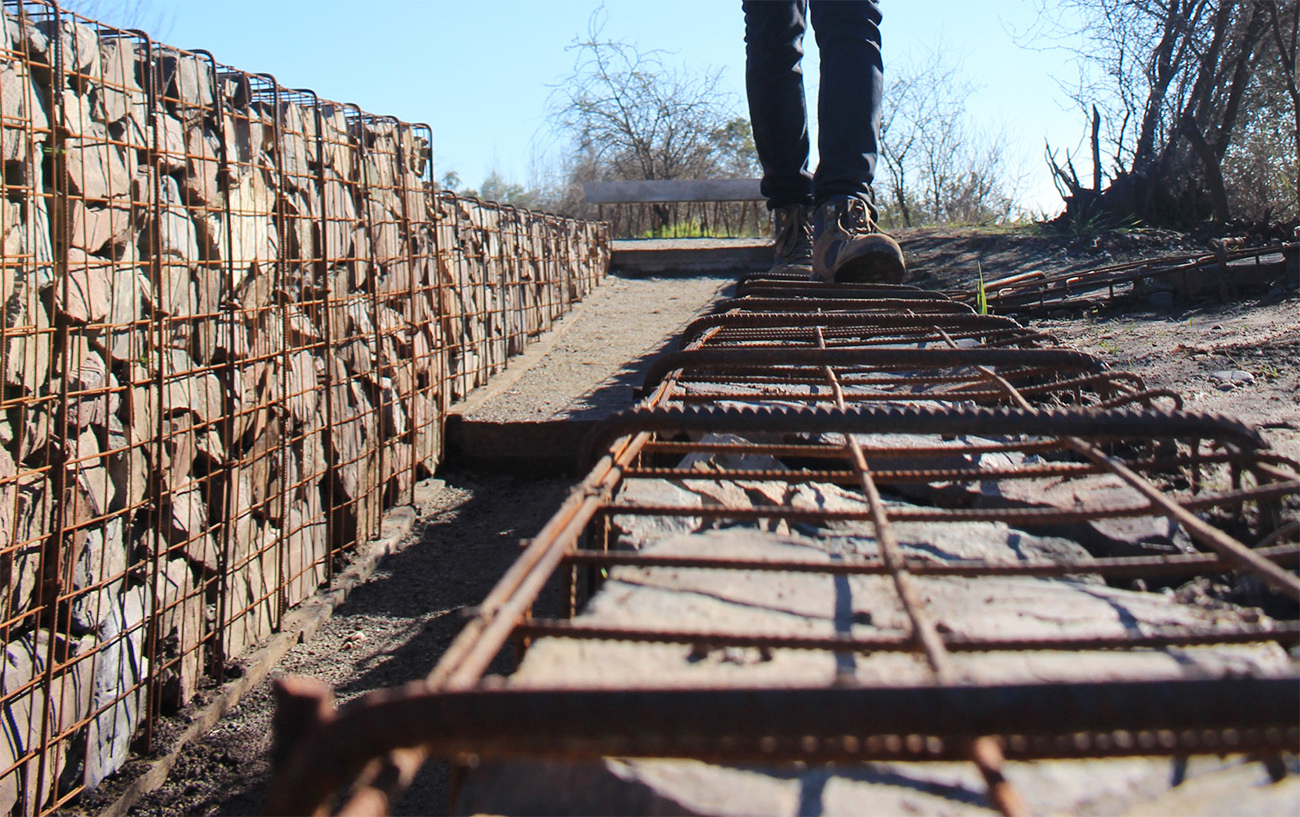

نوع جعبه ای شکل، نوع تشک مانند و نوع کیف. هر کدام از نظر شکل و اندازه متفاوت هستند، اما موادی که از آنها ساخته شده‌اند مشابه هستند . اصلی‌ترین هدف از طراحی دیوارهای گابیون استفاده به عنوان دیوار حائل بوده است، اما در سال‌های اخیر، در زمینه‌های بسیاری از جمله ساختمان‌سازی و مبلمان شهری نیز به کار برده شده‌اند. در زیر عکسهایی از سازهایی با دیوار گابیون برایتان گردآوری کرده‌ایم.

نحوه ساخت دیوار گابیون

فرآیند ساخت دیوار حائل جعبه گابیون شامل چند مرحله اصلی است. ابتدا جعبه گابیون طبق طرح دیوار حائل طراحی و ساخته می‌شود .

این روش نسبت به روش‌های سنتی دیوار سازی مزایایی از قبیل کاهش دشواری‌ها و شدت کار، افزایش راندمان کار، کوتاه شدن زمان فرآیند و کاهش هزینه‌ها را داراست.

علاوه بر این، استفاده از سنگ‌های پرکننده در جعبه گابیون، امکان استفاده گسترده از مصالح مختلف را فراهم می‌آورد.

همچنین، ظاهر زیبایی برای دیوار حائل به وجود می‌آورد.

مراحل نصب و اجرای گابیون به شرح زیر است:

• حمل و نقل مواد: توری گابیون پس از تولید به صورت رول یا قفس بسته‌بندی می‌شود و باید با دقت حمل و نقل شود.
• الزامات قرار دادن: نحوه قرار دادن توری گابیون و اتصال اجزاء مختلف برای ایجاد شکل جعبه و تقسیمات دقیق آن به سلول‌های واحد.
• مراحل اسکان مجدد: در این مرحله از سیم صحافی برای اتصال اجزاء و تقویت ساختار استفاده می‌شود
• آماده سازی پایه: نحوه نصب توری گابیون بر روی زمین صاف یا فونداسیون
• قرار دادن سنگ و مواد: در این مرحله، توری گابیون بدون مواد قرار داده شده و سپس سنگ‌های مناسب با استانداردهای معادن بارگیری و قرار داده می‌شوند. برای جلوگیری از لغزش و حفظ سطح، منسوجات مدنی در کنار شبکه گابیون نصب میشود.

دیوار گابیون برای چه مقاصدی استفاده می شود؟

دیوار گابیون می‌توانند برای مقاصد مختلفی مانند حمایت از شیب رودخانه، پشتیبانی‌گودال پی شیب و موانع حفاظتی و جداسازی راه آهن و بزرگراه استفاده شوند. همچنین می‌توان آن‌ها را برای ساخت قفس جعبه و تشک مشبک استفاده کرد. این قفس‌ها برای حفاظت ضدآب شستگی در رودخانه‌ها، سدها و دیواره‌های دریایی نیز مورد استفاده قرار می‌گیرند

جدی‌ترین مشکلاتی که در رودخانه‌ها به وجود می‌آید شامل فرسایش سواحل و تخریب آن‌ها، ایجاد سیل و در نتیجه آسیب‌های گسترده به انسان و دارایی‌ها، و فرسایش گسترده خاک میباشد.  بنابراین در مواجهه با این چالش‌ها، استفاده از دیوار گابیون به عنوان یکی از بهترین راه حل‌ها به شمار می‌آید که می‌تواند به طور دائمی از بستر و سواحل رودخانه حفاظت نماید.

 طبقه بندی توری گابیون از لحاظ فرسودگی و خوردگی

• الکتروگالوانیزه: حداکثر مقدار روی اعمال شده 10 گرم در هر متر مربع است. ضدخوردگی ضعیف (1-3 سال عمر)
• گالوانیزه گرم: مقدار پوشش روی ممکن است تا 300 گرم در هر متر مربع . ضدخوردگی قوی (10 تا 30سال عمر)
• گالفان: (آلیاژ روی-آلومینیوم نیز نامیده می شود). این نوع به دو ماده تقسیم می شود، سیم فولادی آلیاژ خاکی کمیاب مخلوط روی 5٪ آلومینیوم و سیم فولادی آلیاژ خاکی کمیاب مخلوط آلومینیوم روی 10٪. فوق العاده ضد خوردگی (40-60 سال استفاده)

4. پوشش PVC: بر اساس مواد فوق و افزودن یک لایه پوشش، ضخامت پوشش به طور کلی 1.0 میلی متر است، به عنوان مثال: 2.7 میلی متر پس از بسته بندی 3.7 میلی متر است. این نوع توری قویترین آنها به لحاظ ماندگاریست
